フェライトロッドバーの飽和磁化は、さまざまなアプリケーションのパフォーマンスと適合性に大きな影響を与える重要な特性です。フェライトロッドバーの大手サプライヤとして、飽和磁化が使用に及ぼす影響を理解することは、お客様に最適な製品とソリューションを提供するために不可欠です。
飽和磁化の理解
飽和磁化（$ m_s $）は、外部磁場にさらされると磁気材料が達成できる最大磁化です。フェライトロッドバーのコンテキストでは、フェライト内の磁気ドメインが適用されたフィールドと完全に整列する点を表し、フィールド強度のさらなる増加は追加の磁化につながりません。この特性は、フェライト材料の化学組成と結晶構造によって決定されます。
フェライトロッドバーは、通常、マンガン - 亜鉛（MN -ZN）やニッケル - 亜鉛（Ni -Zn）フェライトなど、さまざまな種類のフェライトで作られています。 Mn -Znフェライトは、一般に、ni -Znフェライトと比較して飽和磁化値が高くなります。 $ m_s $の値は、通常、1メートルあたりのアンペア単位（A/M）または立方センチメートルあたりの電磁単位（EMU/CM³）で測定されます。
インダクタンスとリアクタンスへの影響
フェライトロッドバーの主要な用途の1つは、インダクタとトランスです。フェライトロッドバーの飽和磁化は、これらの成分のインダクタンスとリアクタンスに直接影響を与えます。
インダクタでは、インダクタンス（$ l $）はコア材料の磁気特性に関連しています。低磁場では、フェライトロッドバーのコアを備えたインダクタのインダクタンスは比較的安定しています。しかし、磁場強度が増加すると、フェライトは飽和磁化に近づきます。フェライトが飽和すると、インダクタのインダクタンスが急速に減少し始めます。これは、フェライトの磁気透過性が飽和に達すると大幅に低下し、磁気エネルギーを蓄積するコアの能力が低下するためです。
インダクタのリアクタンス（$ x_l = 2 \ pi fl $）も飽和磁化の影響を受けます。インダクタンスは飽和とともに減少するため、リアクタンスは高磁場強度でも減少します。これは、フィルター回路や共振回路など、インダクタの安定したインダクタンスとリアクタンスに依存する回路の性能に大きな影響を与える可能性があります。たとえば、低いパスフィルターでは、フェライトの飽和によるインダクタンスの減少により、フィルターが高周波数信号を効果的にブロックする能力を失う可能性があります。
電力処理機能への影響
フェライトロッドバーの飽和磁化は、その電力処理能力と密接に関連しています。パワートランスやスイッチング電源などの電力アプリケーションでは、フェライトコアは高磁場にさらされます。巻線の電流によって生成された磁場がフェライトロッドバーの飽和磁化を超えると、コアが飽和します。
フェライトコアが飽和すると、コアの磁束密度は、印加された磁場で直線的に増加しなくなります。これにより、巻線の電流が大幅に増加し、コンポーネントの過熱や損傷を引き起こす可能性があります。したがって、高電力アプリケーションの場合、通常の動作条件下でコアが飽和しないように、飽和磁化が高いフェライトロッドバーを選択することが重要です。
たとえば、スイッチング電源では、変圧器のフェライトロッドバーコアは、スイッチングプロセス中に生成されたピーク磁場を処理できる必要があります。フェライトの飽和磁化が低すぎると、コアが飽和し、損失の増加、効率の低下、電源の潜在的な故障につながります。
EMI/RFI抑制への影響
フェライトロッドバーは、電磁干渉（EMI）および無線 - 周波数干渉（RFI）抑制に広く使用されています。それらはパッシブフィルターとして機能し、高周波数電磁エネルギーを吸収して消散させます。
フェライトロッドバーの飽和磁化は、EMI/RFI抑制性能に影響します。低周波数と磁場強度では、フェライトロッドバーは電磁エネルギーを効果的に吸収して消散させることができます。ただし、磁場強度がフェライトの飽和磁化を超えると、フェライトの吸収と散逸能力が低下します。
これは、EMI/RFI抑制の原因となるフェライトの磁気損失が、材料の磁気透過性に関連しているためです。フェライトが飽和すると、磁気透過性が低下し、フェライトが電磁エネルギーを吸収して消費する能力が低下します。したがって、高強度EMI/RFIを抑制する必要があるアプリケーションの場合、飽和磁化が高いフェライトロッドバーを選択することが重要です。

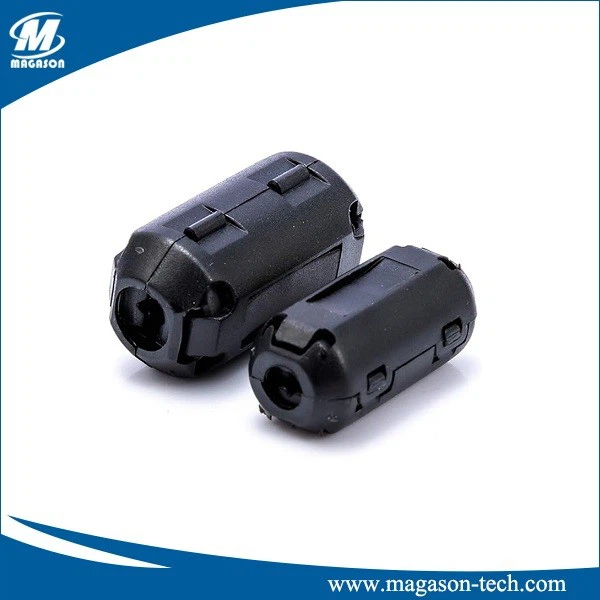

EMI/RFI抑制に関連するさまざまな種類のフェライト製品があります。フェライトビーズをクランプします、rタイプフェライトコア、 そしてRFI EMIケーブルクリップコア。これらの製品は、多くの場合、フェライトロッドバーまたは同様のフェライト材料を使用し、フェライトの飽和磁化はパフォーマンスに重要な役割を果たします。
センサーアプリケーションへの影響
磁場センサーや電流センサーなどのセンサーアプリケーションでは、フェライトロッドバーの飽和磁化は、センサーの精度と線形性に影響を与える可能性があります。
磁場センサーでは、センサーの出力は磁場強度に関連しています。センサーのフェライトロッドバーが飽和する場合、センサーの出力は磁場強度に直線的に比例しなくなります。これにより、磁場の測定にエラーが発生する可能性があります。
同様に、フェライトロッドバーを使用して電流によって生成される磁場を感知する電流センサーでは、フェライトの飽和はセンサー出力に非直線性を引き起こす可能性があります。正確で線形の測定を確保するには、アプリケーションで予想される最大磁場よりも高い飽和磁化を備えたフェライトロッドバーを選択する必要があります。
飽和磁化に基づいて右のフェライトロッドバーの選択
フェライトロッドバーサプライヤーとして、顧客が特定のアプリケーション要件に基づいて適切な製品を選択するのを支援することの重要性を理解しています。フェライトロッドバーを選択する場合、飽和磁化に関連する次の要因を考慮する必要があります。
- アプリケーション要件：アプリケーションでフェライトロッドバーがさらされる最大磁場強度を決定します。強力なEMI/RFIを使用した高電力アプリケーションまたはアプリケーションの場合、飽和磁化が高いフェライトロッドバーが必要です。
- 周波数範囲：アプリケーションの周波数範囲は、フェライトロッドバーの選択にも影響します。フェライト材料が異なると、周波数応答が異なり、飽和磁化は周波数によって変化する可能性があります。高い周波数アプリケーションの場合、Ni -Znフェライトがより適切になる場合がありますが、Mn -Znフェライトは、低周波数アプリケーションによく使用されます。
- サイズと形状：フェライトロッドバーのサイズと形状も、飽和磁化に影響を与える可能性があります。大きなフェライトロッドバーは、飽和磁化が高くなる可能性がありますが、より多くのスペースを占有します。ロッドバーの形状は、コア内の磁場の分布にも影響します。
結論
フェライトロッドバーの飽和磁化は、インダクタ、変圧器、電源、EMI/RFI抑制、センサーなど、さまざまな用途での使用に大きな影響を与える重要な特性です。フェライトロッドバーサプライヤーとして、当社は顧客に特定の要件を満たす高品質の製品を提供することに取り組んでいます。飽和磁化とアプリケーションのパフォーマンスとの関係を理解することにより、お客様がニーズに合った適切なフェライトロッドバーを選択できるようにすることができます。
フェライトロッドバーに興味がある場合、または飽和磁化とアプリケーションへの影響について質問がある場合は、詳細な議論と調達交渉についてお気軽にお問い合わせください。あなたのプロジェクトに最適な磁気ソリューションを見つけるためにあなたと協力することを楽しみにしています。
参照
- Cullity、BD、＆Graham、CD（2008）。磁気材料の紹介。 Wiley-インターサイエンス。
- Snelling、EC（1988）。ソフトフェライト：プロパティとアプリケーション。バターワース - ハイネマン。
- Jiles、DC（1998）。磁気および磁気材料の紹介。チャップマン＆ホール。
