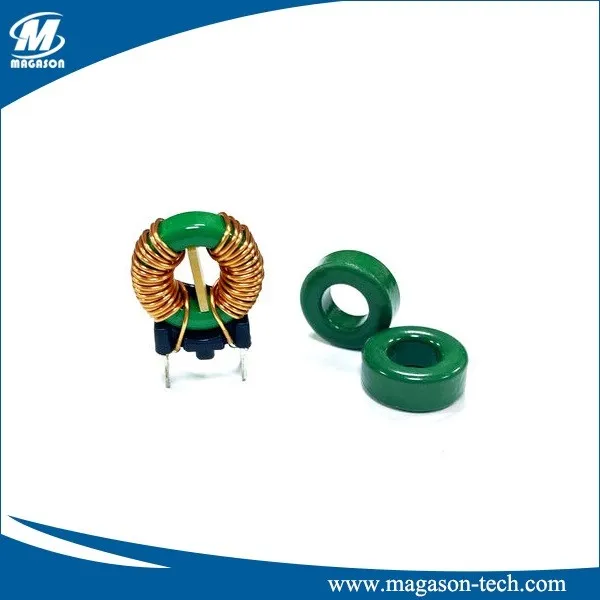

フェライトリングは、磁気特性を示すセラミック化合物です。材料は、一般に、鉄、ニッケル亜鉛、またはマンガン亜鉛の酸化物で構成される金属酸化物セラミックです。フェライトリングコアは、ドーナッツ型または円筒形のフェライトピースです。
フェライトリングの目的は、接地なしで回路に存在するノイズを抑制することです。フェライトリングコアは、干渉だけでなく、ノイズ、クロストーク、および供給電圧ライン、データ信号線、および地上飛行機からのその他の高周波障害も抑制します。フェライトリングコアは、寄生振動、RFカップリング、電源デカップリングを制御するための回路基板でよく使用されます。
フェライトリングコアの利点
- 外部磁場に高い抵抗と磁気効率を提供します。
- 彼らの均一な断面、軽量、および小さなサイズは、回路基板に占有されている面積を減らします。
- フェライトリングコアのトロイダル形状により、磁束を簡単に脱出し、放射線の可能性を減らします。
- 環境に優しい。
- 低インピーダンスは、フェライトリングコアが使用されるシステムまたは回路の効率と電気性能を高めます。
| コアタイプ | 寸法（mm） | 効果的なパラメーター | Al Value | ||||||||
| D1 | D2 | H | ae（m㎡） | le（mm） | ve（mm³） | P3 | H6K | H8K | H10K | 体重（g） | |
| T2.54x1.27x1.27 | 2.54±0.2 | 1.27±0.15 | 1.27±0.15 | 0.075 | 5.531 | 4.268 | 440±20％ | 880±20％ | 1320±20％ | 1761±20％ | 0.03 |
|
T3.05x1.27x1.27 |
3.05±0.25 | 1.27±0.15 | 1.27±0.15 | 1.037 | 5.99 | 6.211 | 570±20％ | 1112±20％ | 1668±20％ | 2224±20％ | 0.04 |
| T3.5x1.78x1.78 | 3.50±0.25 | 1.78±0.20 | 1.78±0.20 | 1.433 | 7.62 | 10.919 | 570±20％ | 1168±20％ | 1752±20％ | 2336±20％ | 0.05 |
| T3.94x2.24x1.27 | 3.94±0.3 | 2.24±0.2 | 1.27±0.15 | 1.052 | 9.196 | 9.677 | 360±20％ | 739±20％ | 1078±20％ | 1438±20％ | 0.05 |
| T4x2x1 | 4.0±0.3 | 2.0±0.2 | 1.0±0.1 | 1.0 | 9.06 | 9.06 | 330±20％ | 690±20％ | 970±20％ | 1400±20％ | 0.06 |
| T5x3x2 | 5.0±0.3 | 3.0±0.3 | 2.0±0.2 | 2.0 | 12.3 | 24.6 | 470±20％ | 1000±20％ | 1400±20％ | 2000±20％ | 0.14 |
| T6x3x2 | 6.0±0.3 | 3.0±0.3 | 2.0±0.2 | 3.0 | 14.1 | 42.4 | 660±20％ | 1400±20％ | 1950±20％ | 2800±20％ | 0.21 |
| T8x4x3 | 8.0±0.3 | 4.0±0.3 | 3.0±0.2 | 4.5 | 20.4 | 91.9 | 1030±20％ | 2070±20％ | 2910±20％ | 4150±20％ | 0.56 |
| T9x5x3 | 9.0±0.3 | 5.0±0.3 | 3.0±0.2 | 6.1 | 22.0 | 134 | 850±20％ | 1800±20％ | 2500±20％ | 3500±20％ | 0.60 |
| T10x6x3 | 10.0±0.3 | 6.0±0.3 | 3.0±0.2 | 6.1 | 25.1 | 153 | 740±20％ | 1550±20％ | 2150±20％ | 3050±20％ | 0.90 |
